通风阀门

方转圆百叶阀

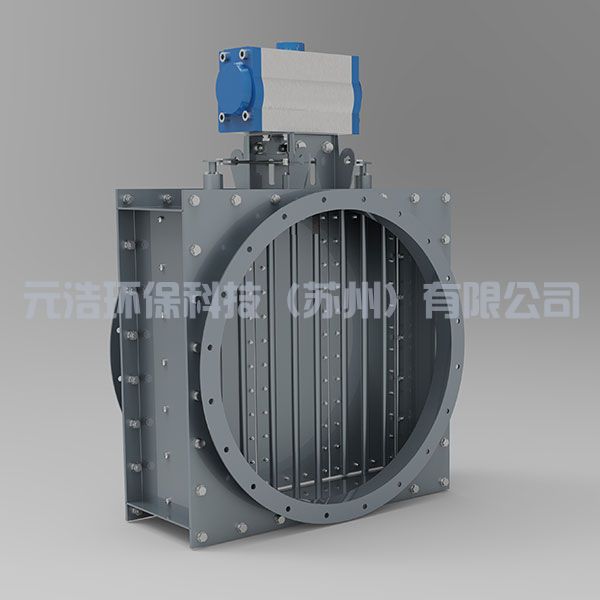

产品用途及特点

高温风阀是蓄热式焚烧炉、步进炉、熔铝炉等设备上专用高温通风蝶阀。阀门主要包括执行器、阀体、阀杆、保温材料和阀板组成。元浩公司阀板采用耐高温合金整体浇铸成型,连接轴采用310S耐高温不锈钢轴。

应用领域:多用于环保废气治理工程、熔炼炉系统、生物质焚烧发电站、冶金锅炉通风系统等。起到调节气道气体流量大小和关闭风道的作用,应用非常广泛。

性能参数:

公称压力

适用温度

泄漏率

介质流速

适用介质

10 KPa

≤1200 ℃

≤1 %

≤25 m/s

空气、烟气等高温气体

外形图:

圆形三叶片密闭蝶阀(图1)

形及连接尺寸表

DN

D

D1

d

W

b

n-d

L1

L2

750

850

805

250

300

8

24-Ø12

720

820

800

900

855

300

300

8

24-Ø12

745

845

850

950

910

350

300

8

24-Ø12

770

870

900

1000

955

400

300

8

24-Ø12

795

895

950

1050

1010

450

300

8

32-Ø12

820

920

1000

1100

1060

500

300

8

32-Ø12

845

945

1100

1200

1160

600

300

10

32-Ø12

895

995

1200

1300

1260

700

300

10

32-Ø12

945

1045

1300

1410

1360

800

300

12

32-Ø14

995

1095

1400

1510

1460

900

400

12

36-Ø14

1045

1145

1500

1620

1570

1000

400

12

40-Ø14

1095

1195

在实际使用性能上我们蝶阀具有如下优越性能

1.去繁就简的轴端密封和扭矩传送连杆设计,保证每次翻转的开启扭矩得到最优化,避免轴的传热引起所谓的“假卡死”现象发生;

2.可靠的密封设计,从而保证客户烟气系统的控制稳定、使您最初的设计得到保证;

3.阀板在1200℃高温环境中持续使用不变形;

4.热传导损失极低,这项优越的性能得力于我司为每个规格的阀门量身定做的保温材料,这也将是高温烟气蝶阀使用寿命的另一个核心关键细节,避免了过热引起的阀体外部钢结构防腐性能和传动部件失效;

产品订购详情说明

1. 阀体材质:不锈钢、碳钢

2.工况温度:900℃~1200℃

3. 法兰标准:元浩标准法兰/国标法兰/化工标准法兰

4. 泄露率: 1%~3%

5.作用形式:气动开关/气动模拟量调节/电动开关/电动模拟量调节

6.可选配件:阀位保位阀、光电开关、手轮机构、阀位指针、执行器防雨罩等

如有其它技术问题,可与我们的技术人员取得联系,获取更多产品信息。


产品详情

材质不锈钢、碳钢
适应温度900℃~1200℃
法兰标准元浩标准法兰/国标法兰/化工标准法兰
泄露率1%~3%
作用形式气动开关/气动模拟量调节/电动开关/电动模拟量调节
可选配件阀位保位阀、光电开关、手轮机构、阀位指针、执行器防雨罩等
